煤矿高压漏电智能选线、整定计算与预警系统
系统研发背景

煤矿井下作业环境复杂,高压电网漏电事故时有发生,若不及时切除, 将会导致人身触电,引起系统过电压、导致电缆及电气设备绝缘击穿烧坏, 甚至还会引爆瓦斯等恶性事故。因此,正确选择漏电保护原理,合理计算并设置漏电保护定值, 快速准确切除故障线路,对保障矿井安全供电至关重要。目前大部分煤矿时常发生漏电保护装置拒动、 误动及越级跳闸,成为煤矿急需解决的安全供电难题。

系统核心功能

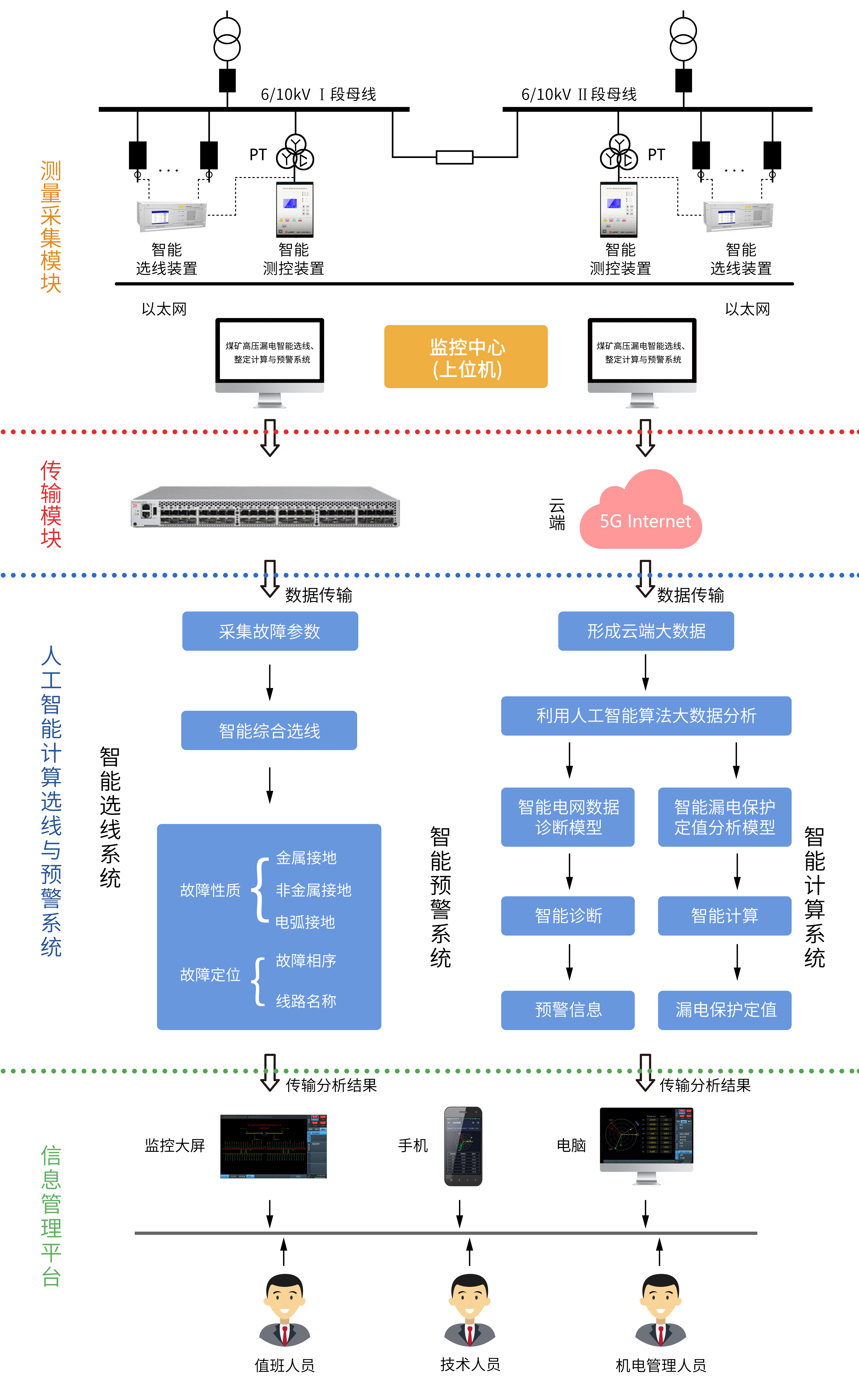

我公司通过广泛调研和多年探索,自主研发了“煤矿高压漏电智能选线、 整定计算与预警系统”。该系统尚属国内首创,达到国内领先水平,可实现以下功能。


实时监测电力运行参数

实时测量及动态监测煤矿主变二次侧10kV(6kV)系统正常运行及漏电故障状态下三相对地电压、 不平衡零序电压、负序电压、频率及零序电压谐波分量等电力参数。

故障监测及预警分析

对电网过电压、低电压、零序电压、高频、低频、负序电压等进行监测和保护,当超过规定值时发出报警信号。能够查询、打印正常运行和故障状态下的电力参数及故障信息。

谐振与消谐告警

对电网发生谐振具有消谐功能,当检测到开口三角的基波电压与谐波电压值超过设定值时,启动消谐电路进行消谐保护。

接地故障定性定位

对高压电网发生单相接地漏电故障进行定性(如金属接地、高阻接地、电弧接地等)及母线段回路选线定位诊断。

智能建模分析与整定

以采集的电网大数据为基础,对不同季节、不同时间、不同运行状态下的运行状态数据进行统计与分析,利用人工智能、大数据,结合继电保护整定等技术, 建立统计分析与漏电保护定值计算模型、预警模型,并准确计算高压开关漏电保护定值参数。

故障信息实时推送

对系统单相接地故障自动做出诊断,诊断结果能够实时传到变电所值班人员及管理人员的电脑和手机端, 以动态图形和数字实时显示电网电压、零序电压、频率等动态曲线、 历史曲线等;能够实现实时报警信息显示和历史报警信息查询、打印等功能。
